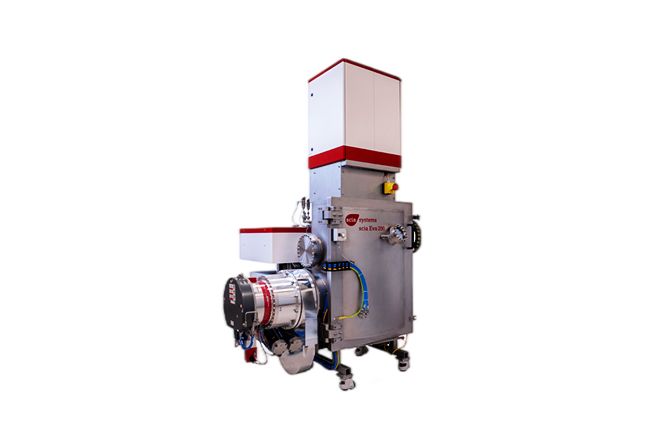

Eva 200系统通过电子束蒸发,可在最大200 mm的晶圆片上沉积超纯膜层。该系统可配置多个坩埚槽,蒸镀多达 12 种膜层材料,并可选配单晶圆Loadlock或全自动盒式载片机构。此外,该系统具有很小的占地面积,并可选配集成离子源为预清洗。
- 纳米结构薄膜层的掠角沉积(GLAD),生产用于高效燃料发电的光电极
- 用于气体分析仪和智能应用的红外发射器
- 基板的金属化
- 介电材料镀膜
- 光学镀膜
内布拉斯加大学提供的沉积硅纳米结构的SEM图(右) 和 掠角沉积原理(左)

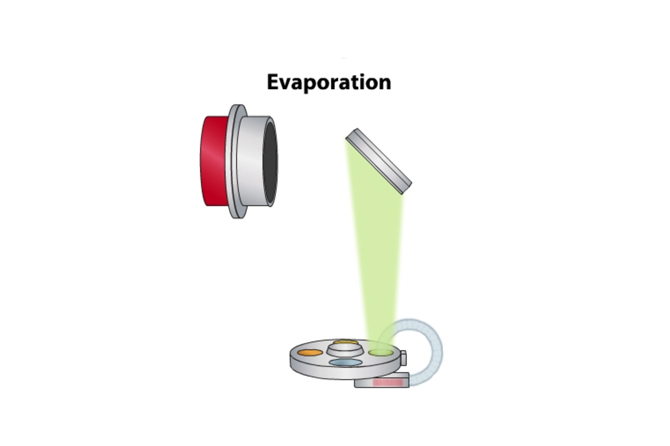

电子束(E-beam)蒸发
通过钨丝的电流会引起电子发射,电子通过高压加速成为电子束流。磁场使电子束偏转,使其聚焦到坩埚中,导致坩埚中材料的蒸发,并沉积在样品基板上。
底板尺寸(最大) | 200毫米口径。 |
基座 | 水冷、氦背面冷却接触,衬底旋转5-20分钟,可在0-180℃每0.1℃的位置上倾斜,可选加热 |
电子束蒸发器 | 一个冷却的熔炉上的4到12个口袋 |
离子束源(可选) | 120mm循环射频源(RF120-E)或218mm循环微波ECR源(MW218-E) |
碱压 | < 5 x 10 -7 马巴 |
系统尺寸(WxDxH) | 1.80米x1.50米x2.40米,适用于单衬底负载锁定的单室(没有电架和泵) |
配置 | 单室,带单衬底负载锁定或磁带处理,集群系统,最多3个加工室 |
软件接口 | SECS II / GEM, OPC |
典型沉积速率 | 附件:16纳米/分钟 高级官员 2 40纳米/分钟 |
均匀性变异 | ≤ 0.3 % (σ/mean) |
